Spule HT 390/17,6-133

28 Sonderspulen

  • Material : PS
  • Standard Wickelvolumen : 12.691 cm³
  • Zentral-Bohrung Ø : 17,6 mm
  • Katalog Zuordnung: 28 Sonderspulen

Technische Daten - Spulen

Spulen

Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
390 92 17,6 133 112,5 10,3 12.691

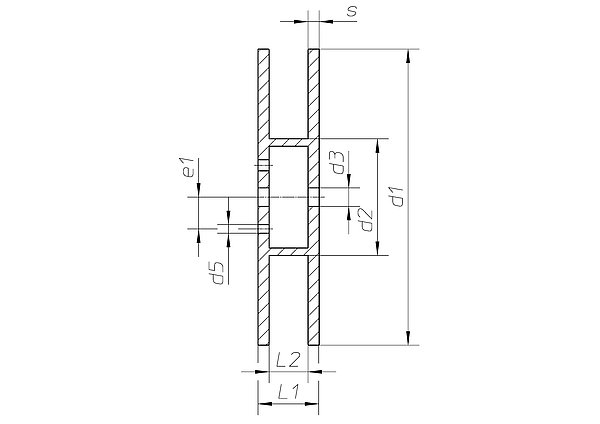

Technische Zeichnung

Spulen

Datenblatt

Hier können Sie sich alle Informationen als PDF herunterladen.

Download (PDF)
