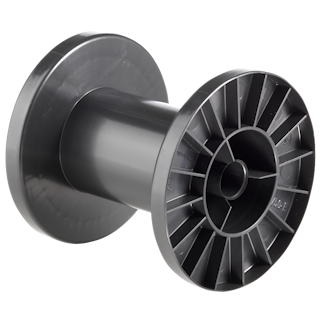

Spule 100/50-E
12 Spulen für Lötdraht, leonische Gespinste
- Einweg
- Wickelgut : leonische Gespinste, Lötdraht, niedrig legierte Drähte
- Material : PP | Material Information
- Standard Wickelvolumen : 471 cm³
- Zentral-Bohrung Ø : 16 mm
- Katalog Zuordnung: 12 Spulen für Lötdraht, leonische Gespinste
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 100 | 50 | 16 | 100 | 80 | 10 | 471 | 24 | 2x7 | 20 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VD 100 | 107 | 105.50 | - | - | - |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule 100/50-E | 200 | 16.60 | 79,5x54,5x52 | 0 | - | |
| Behälter VD 100 | 144 | 9.30 | 68x44x74 | 0 | 0 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
Behälter
