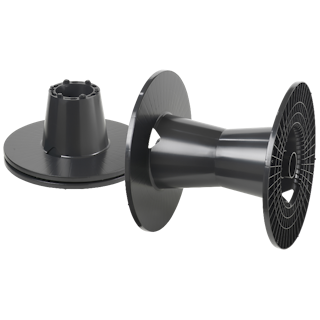

Spule Demopac® 570/80-490
16 Demopac®
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, Schlauch
- Material : PP | Material Information
- Standard Wickelvolumen : 93400 cm³
- Zentral-Bohrung Ø : 80 mm
- Katalog Zuordnung: 16 Demopac®
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 570 | 200 | 80 | 490 | 450 | 20 | 93400 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule Demopac® 570/80-490 | 4 | 18 | 66x54x68 | 40 | 170 | 114x114x179 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
