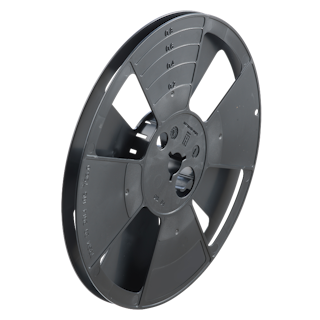

Spule FS 180/13-16,8
28 Sonderspulen
- Einweg
- Wickelgut : gegurtete Bauteile
- Material : PS | Material Information
- Standard Wickelvolumen : 247 cm³
- Zentral-Bohrung Ø : 13 mm
- Katalog Zuordnung: 28 Sonderspulen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 179.5 | 60 | 13 | 17 | 2.7 - 11 | 1.5 | 60 - 247 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule FS 180/13-16,8 | 152 | 7.80 | 81x43x38 | 0 | - | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
