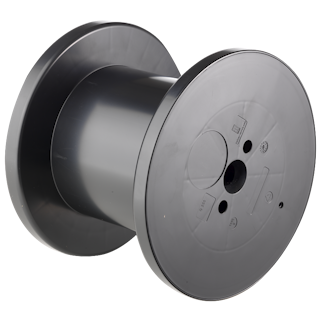

Spule G 250
04 Spulen mit zylindrischem Kern, 19 Spulen und Spulenbehälter
- Mehrweg
- Wickelgut : Kupferlackdraht
- Material : ABS | Material Information
- Standard Wickelvolumen : 4637 cm³
- Zentral-Bohrung Ø : 22 mm
- Katalog Zuordnung: 04 Spulen mit zylindrischem Kern, 19 Spulen und Spulenbehälter
- DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 250 | 160 | 16 - 22 | 198 | 158 | 20 | 4637 | 34 | 2x13 | 32 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VB 250 | 304 | 273 | - | - | - |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule G 250 | 18 | 21 | 68x44x71 | 240 | 266 | 106x129x177 |
| Behälter VB 250 | 0 | 0 | 96 | 154 | 112x120x188 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
Behälter
