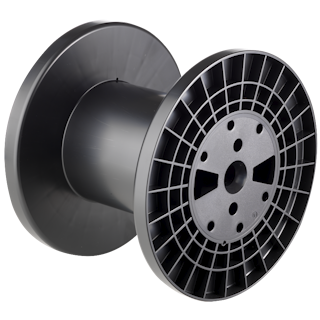

Spule K 250-R
04 Spulen mit zylindrischem Kern
- Mehrweg
- Wickelgut : Monofile
- Material : PS | Material Information
- Standard Wickelvolumen : 5795 cm³
- Zentral-Bohrung Ø : 22.20 mm
- Katalog Zuordnung: 04 Spulen mit zylindrischem Kern
- DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 250 | 128 | 22.2 | 200 | 160 | 20 | 5795 |
Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VB 250 | 304 | 273 | - | - | - |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule K 250-R | 0 | - | 300 | 329 | 110x130x220 | |
| Behälter VB 250 | 0 | 0 | 96 | 154 | 112x120x188 | |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
Behälter
