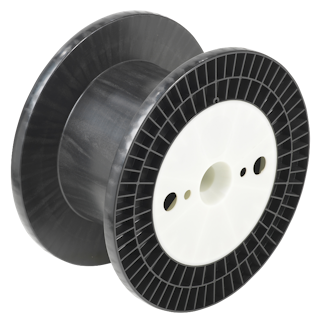

Spule K 355/36 mit Radius
04 Spulen mit zylindrischem Kern
- Mehrweg
- Wickelgut : Blankdrähte, Edelstahl-Drähte, legierte Drähte, Stahldraht, Stahlseile
- Standard Wickelvolumen : 9531 cm³
- Zentral-Bohrung Ø : 36 mm
- Katalog Zuordnung: 04 Spulen mit zylindrischem Kern
- DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 355 | 224 | 36 | 200 | 160 | 20 | 9531 | 60 | 2 x 26 | 80 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule K 355/36 mit Radius | 8 | 20.40 | 68x44x71 | 108 | 259 | 100x122x198 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
