Spule KCS 500 ( Typ 057 )
15 Spulen für Kabel und Leitungen
- Mehrweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen
- Standard Wickelvolumen : 73000 cm³
- Zentral-Bohrung Ø : 56 mm
- Katalog Zuordnung: 15 Spulen für Kabel und Leitungen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 500 | 150 | 56 | 460 | 410 | 25 | 73000 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule KCS 500 ( Typ 057 ) | 0 | - | 24 | 98 | 120x100x200 | |
|
Achtung: |
||||||

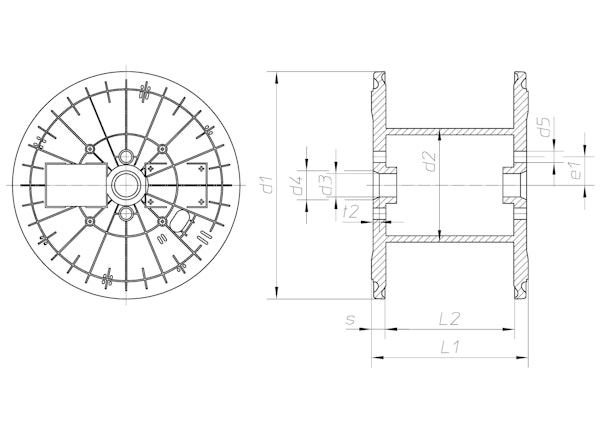

Technische Zeichnung
Spulen
