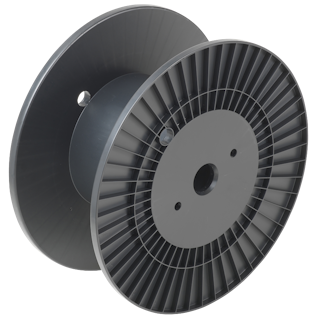

Spule LE 355
27 Spulen für 3D-Drucker, 14 Spulen für Bänder, Rohre und Leitungen
- Einweg
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, 3 D Drucker Filamente
- Material : ABS , PS | Material Information
- Standard Wickelvolumen : 10441 cm³
- Zentral-Bohrung Ø : 36 mm
- Katalog Zuordnung: 27 Spulen für 3D-Drucker, 14 Spulen für Bänder, Rohre und Leitungen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 355 | 180 | 36 | 167 | 142 | 12.5 | 10441 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule LE 355 | 12 | 14.90 | 66x54x67 | 192 | 226 | 120x120x220 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
