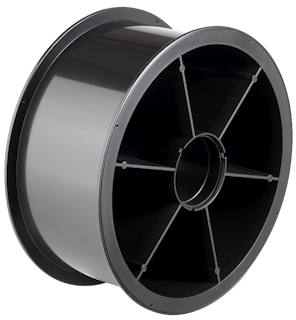

Spule SD 230
06 Schweißdrahtspulen
- Mehrweg
- Wickelgut : Schweißdraht, Lichtwellenleiter
- Material : SAN | Material Information
- Standard Wickelvolumen : 718 cm³
- Zentral-Bohrung Ø : 55.35 mm
- Katalog Zuordnung: 06 Schweißdrahtspulen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 230 | 208 | 55.4 | 102 | 95 | 3.5 | 718 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule SD 230 | 36 | 22.80 | 68x44x71 | 400 | 255 | 100x120x220 |
|
Achtung: |
||||||
Technische Zeichnung
Spulen
