Spule SI 200/25,8-46
21 Spulen für Lichtwellenleiter
- Mehrweg
- Wickelgut : Lichtwellenleiter, Optische Kabel
- Material : PS | Material Information
- Standard Wickelvolumen : 390 cm³
- Zentral-Bohrung Ø : 25.80 mm
- Katalog Zuordnung: 21 Spulen für Lichtwellenleiter
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 200 | 166 | 25.8 | 46 | 20 - 220 | 3 | 195 - 2150 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule SI 200/25,8-46 | 40 | 13 | 54x40x41 | 0 | - | |
|
Achtung: |
||||||

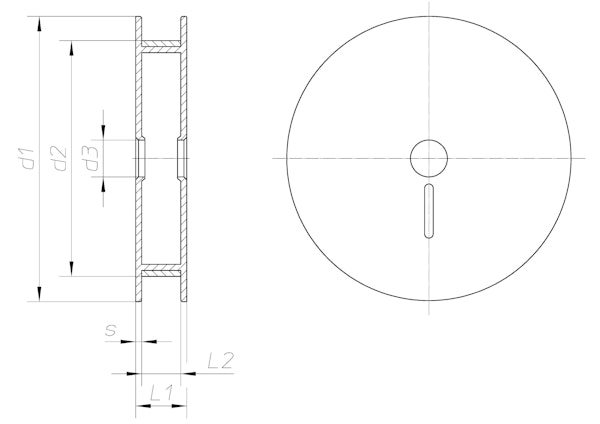

Technische Zeichnung
Spulen
