Spule SPI 80/10-100 S
04 Spulen mit zylindrischem Kern, 18 Flechterspulen
- Mehrweg
- Wickelgut : Flechtdraht
- Standard Wickelvolumen : 368 cm³
- Zentral-Bohrung Ø : 10 mm
- Katalog Zuordnung: 04 Spulen mit zylindrischem Kern, 18 Flechterspulen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 80 | 23 | 10 | 100 | 80 | 368 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule SPI 80/10-100 S | 196 | 26 | 45x40x43 | 0 | - | |
|
Achtung: |
||||||

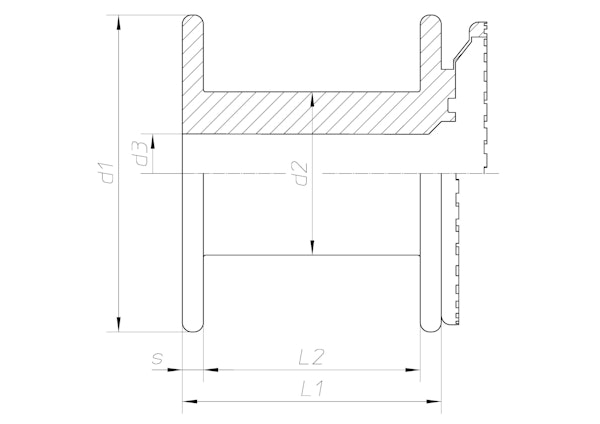

Technische Zeichnung
Spulen
