Spule USR 595
15 Spulen für Kabel und Leitungen
- Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, Isoilierte Leitungen, konfektionierte Leitungen, Optische Kabel, Signalkabel
- Material : PP TSG | Material Information
- Standard Wickelvolumen : 91585 cm³
- Zentral-Bohrung Ø : 80 mm
- Katalog Zuordnung: 15 Spulen für Kabel und Leitungen
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 595 | 250 | 36 - 100 | 470 | 310 - 400 | 35 | 70978 - 91585 | 1x32,5 | 85.4 |

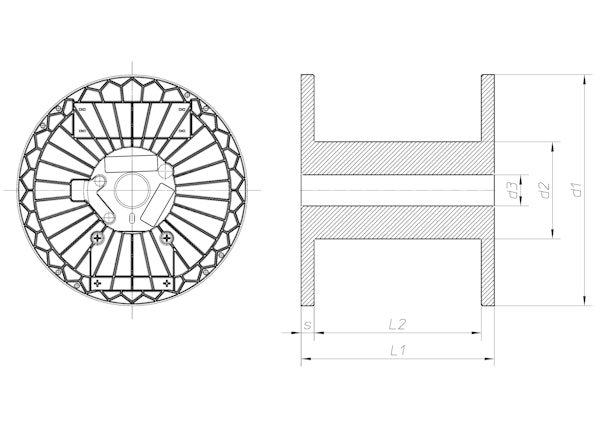

Technische Zeichnung
Spulen
