Spule VM 710/51-250

03 Spulen mit zylindrischem Kern DIN EN 60264-2-1

  • Mehrweg
  • Wickelgut : Datenkabel, Energiekabel, extrudierte Leitungen, Drilleiter, Profildrähte, Supraleiter, Vierkantdraht, Flechtdraht, Kupferlackdraht, legierte Drähte, Litze
  • Material : ABS   |   Material Information
  • Standard Wickelvolumen : 35922 cm³
  • Zentral-Bohrung Ø : 51 mm
  • Katalog Zuordnung: 03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
  • DIN 46395 Entwurf - Maschinen-Spulen und andere.
  • DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße
  • DIN EN 60264-2-2 Mehrweg-spulen mit zylindrischem Kern - Spezifikation

Technische Daten - Spulen

Spulen

Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
710 500 51 250 180 35 35922 2 x 26 140

Verpackung

Bezeichnung Karton Gewicht Karton Karton Außenmaße Paletten Gewicht Palette Paletten Aussenmaße
Stück kg cm Stück kg cm
Spule VM 710/51-250 0 - 12 230 80x132x172

Achtung:
Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.

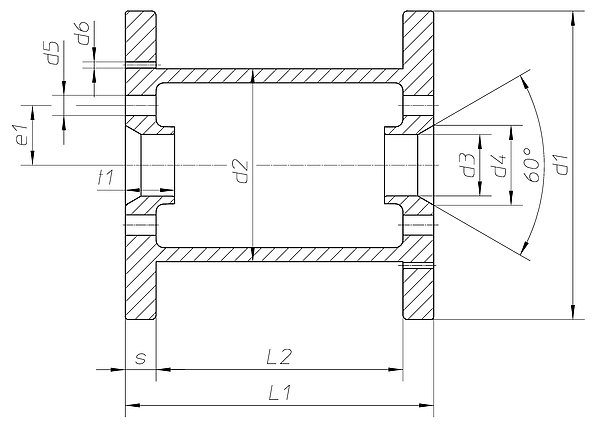

Technische Zeichnung

Spulen

Datenblatt

Hier können Sie sich alle Informationen als PDF herunterladen.

Download (PDF)
