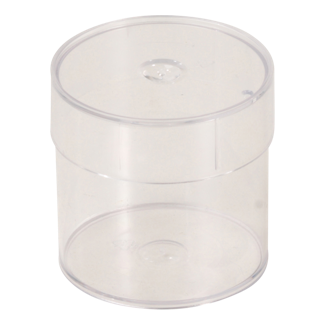

Behälter VD 50
03 Spulen mit zylindrischem Kern DIN EN 60264-2-1
- Einweg, Mehrweg
- Wickelgut : Kupferlackdraht
- Material : PS | Material Information
Technische Daten Behälter
| Bezeichnung | Aussen Ø | Gesamthöhe | Innen Ø unten | Innen Ø oben | |
|---|---|---|---|---|---|
| d1 max | h1 max | d2 | d3 | h2 min | |
| Behälter VD 50 | 55 | 54 | - | - | - |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Behälter VD 50 | 600 | 9.10 | 70x49x33 | 0 | 0 | |
|
Achtung: |
||||||
Spulen
| Bezeichnung | Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] | |
Spule 50/28-E
|
50 | 28 | 11 | 50 | 38 | 6 | 51 | 15 | ||
Spule K 50
|
50 | 32 | 11 | 50 | 38 | 6 | 44 | 15 |
Technische Zeichnung
Behälter
