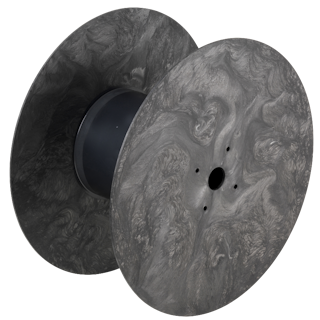

Spule FLI 500/40-260
26 Bandspulen mit glattem Flansch
- Wickelgut : Schlauch
- Standard Wickelvolumen : 41233 cm³
- Zentral-Bohrung Ø : 40 mm
- Katalog Zuordnung: 26 Bandspulen mit glattem Flansch
Technische Daten - Spulen
Spulen
| Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] |
| 500 | 200 | 40 | 260 | 10 - 260 | 5 | 1649 - 42883 |
Verpackung
| Bezeichnung | Karton | Gewicht Karton | Karton Außenmaße | Paletten | Gewicht Palette | Paletten Aussenmaße |
|---|---|---|---|---|---|---|
| Stück | kg | cm | Stück | kg | cm | |
| Spule FLI 500/40-260 | 2 | 7.10 | 77x53x53 | 0 | - | |
|
Achtung: |
||||||

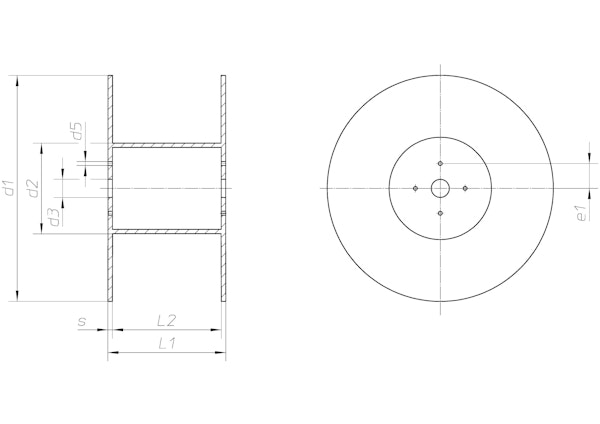

Technische Zeichnung
Spulen
