Spule HS 800 / 795/80-750

15 Spulen für Kabel und Leitungen

  • Mehrweg
  • Wickelgut : Gummiprofile, Datenkabel, Energiekabel, extrudierte Leitungen, Isoilierte Leitungen, konfektionierte Leitungen, Lichtwellenleiter, Optische Kabel, Signalkabel, Kunstoffseile
  • Material : PP TSG   |   Material Information
  • Standard Wickelvolumen : 209155 cm³
  • Zentral-Bohrung Ø : 80 mm
  • Katalog Zuordnung: 15 Spulen für Kabel und Leitungen

Technische Daten - Spulen

Spulen

Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
795 450 80 750 620 65 209155 2x40 100

Verpackung

Bezeichnung Karton Gewicht Karton Karton Außenmaße Paletten Gewicht Palette Paletten Aussenmaße
Stück kg cm Stück kg cm
Spule HS 800 / 795/80-750 0 - 9 170 210x210x80

Achtung:
Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.

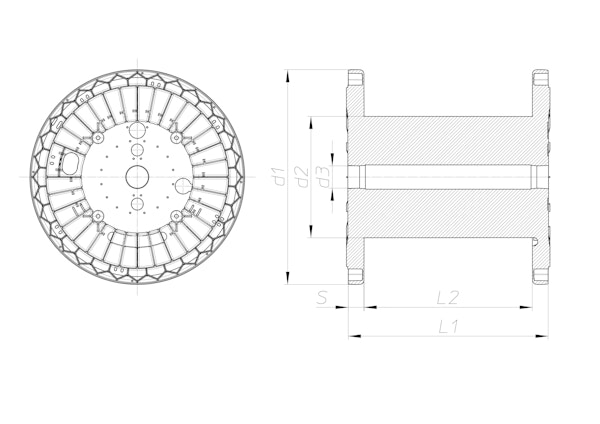

Technische Zeichnung

Spulen

Datenblatt

Hier können Sie sich alle Informationen als PDF herunterladen.

Download (PDF)
