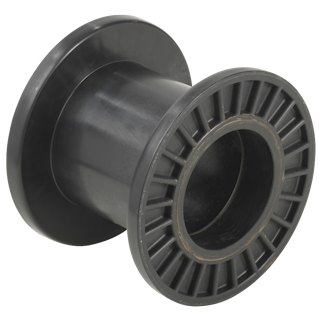

Spule SP 250/127 Z

04 Spulen mit zylindrischem Kern

  • Mehrweg
  • Wickelgut : Blankdrähte, Kupferlackdraht, legierte Drähte
  • Standard Wickelvolumen : 4637 cm³
  • Zentral-Bohrung Ø : 127 mm
  • Katalog Zuordnung: 04 Spulen mit zylindrischem Kern
  • DIN EN 60264-2-1 Spulen mit zylindrischem Kern - Maße

Technische Daten - Spulen

Spulen

Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
250 160 127 200 160 20 4637

Verpackung

Bezeichnung Karton Gewicht Karton Karton Außenmaße Paletten Gewicht Palette Paletten Aussenmaße
Stück kg cm Stück kg cm
Spule SP 250/127 Z 8 22 52 x 52 x 45 96 263 100x120x137

Achtung:
Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.

Technische Zeichnung

Spulen

Datenblatt

Hier können Sie sich alle Informationen als PDF herunterladen.

Download (PDF)
