16 Demopac®

Reduktion von Transportkosten und Lagerkosten durch logistik-optimierte Spulenmaße. Zwei der Artikelvarianten ergeben drei Spulengrößen.

FRACHTRAUM OPTIMAL GENUTZT

Die Demopac®385 Spulen werden auf den europaweit verfügbaren Paletten mit dem Euro-Maß 80 x 120 cm verpackt. Einweg oder auch Tauschpaletten System.

Die Demopac®570 Spulen sind im unmontierten Zustand optimiert für CP 3 Paletten 114 x 114 cm und somit bestens geeignet für den Containerversand weltweit.

Maximale Ausnutzung des Frachtvolumens durch Abstimmung auf Palettenmaße.

ACHTUNG

Bei Verpackung auf Paletten unter Schrumpfhaube dürfen diese nicht in der prallen Sonne gelagert werden, da es durch den Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.

Für weitere Entfernungen empfehlen wir den Versand auf kompletten LKWs – das bedeutet ca. 20 Paletten.

HANDHABUNG

Das Durchführungsdreieck im Kern erlaubt die Lanzen- und Kabeldurchführung bis zur Achse für automatischen Spulenwechsel.

MATERIAL

PP = Polypropylen

Andere Materialien auf Anfrage. Nähere Einzelheiten zum Material entnehmen Sie bitte unseren Werkstoffblättern.

PATENT UND GEBRAUCHSMUSTER

Demopac® Spulen sind patentgeschützt unter Pat. DE 19700185, Pat. DE 10025730.

Gebrauchsmusterschutz unter DBGM 20 2008 005 926 7.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Ihre Vorteile auf einen Blick

  • Volumeneinsparung ca. Faktor 3-6
  • Reduktion von Transport und Lagerkosten
  • Reduzierter CO2-Ausstoß
  • Leichte Handhabung
  • Vereinfachte Entsorgung durch sortenreine Materialverwendung
  • Variables Nutzvolumen durch verschiedene Spulenhälften: 2 verschieden große Spulenhälften je Typ ergeben jeweils 3 verschiedene Wickelvolumen.
  • reduzierter Lagerplatzbedarf
  • kostenoptimierte Werkslogistik durch geringere Versorgungsfahrten mit Leerspulen



Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule Demopac® 385/36-140 385 140 36 140 120 10 11.800
Spule Demopac® 385/36-260 385 140 36 260 240 10 22.900
Spule Demopac® 385/36-380 385 140 36 380 360 10 34.000
Spule Demopac® 385/40-140 385 140 40 140 120 10 11.800
Spule Demopac® 385/40-260 385 140 40 260 240 10 22.900
Spule Demopac® 385/40-380 385 140 40 380 360 10 34.000
Spule Demopac® 400 x 250 400 260 80 313 250 25 17.259
Spule Demopac® 400 x 400 400 175 80 465 400 25 29.800
Spule Demopac® 570 mit Kern 570 250 80 280 240 20 49.460
Spule Demopac® 570/80-280 570 200 80 280 240 20 49.500
Spule Demopac® 570/80-385 570 200 80 385 345 20 70.500
Spule Demopac® 570/80-490 570 200 80 490 450 20 93.400

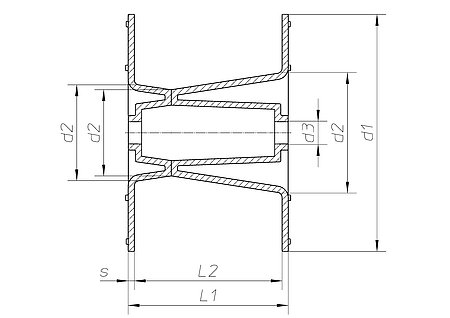

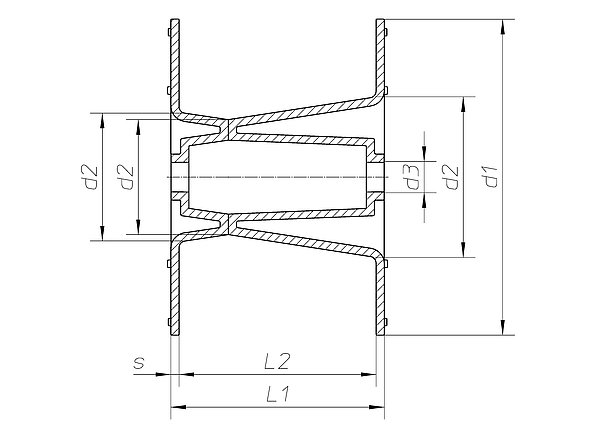

Technische Zeichnung
