18 Flechterspulen
Prozesspulen zum Flechten von Drähten
TOLERANZEN
Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.
Material
POM = Polyacetal
ABS = Acrylnitril-Butadien-Styrol
PA6 = Polyamid
Andere Materialien und Farben auf Anfrage. Nähere Einzelheiten zum Material entnehmen Sie bitte unseren Werkstoffblättern.
| Bezeichnung | Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] | |
Spule WA 65/16-80
|
65.8 | 35.3 | 16.8 | 82.2 | 71.2 | 5.5 | 172 | |||
Spule WA 65/16-82 S
|
67 | 34.5 | 16.5 | 81.8 | 69.2 | 179 | ||||
Spule WA 65/16-117 S
|
67 | 34.5 | 16.5 | 116.6 | 104 | 269 | ||||
Spule SPI 75/10-100 S
|
75 | 23 | 10 | 100 | 70 | 280 | ||||
Spule SPI 80/10-100 S
|
80 | 23 | 10 | 100 | 80 | 368 | ||||
Spule WA 80/16-86 S
|
80 | 34.5 | 16.5 | 85 | 70.5 | 288 |

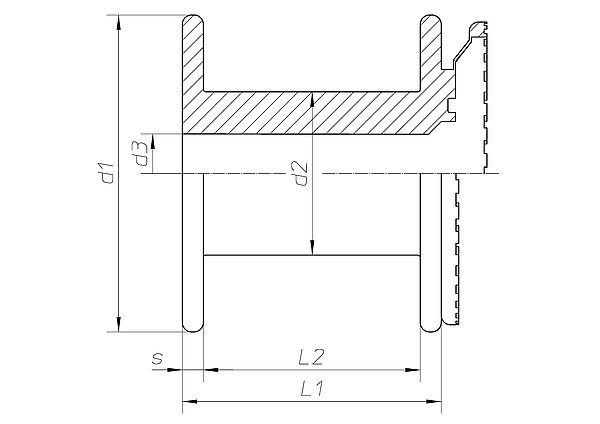

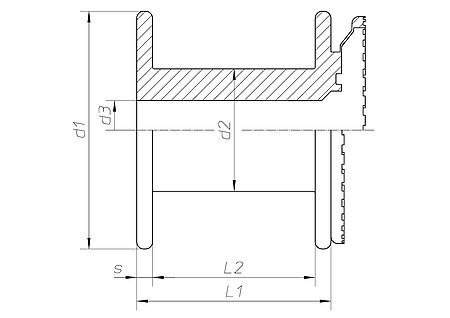

Technische Zeichnung
Spulen
