17 Spulen für niedrig legierte Drähte

Häfner Versand und Produktionspulen für niedriglegierte Drähte.

VERPACKUNGEN

Auf Anfrage.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Material

PS = Hochschlagfestes Polystyrol
ABS = Acrylnitril-Butadien-Styrol
PA6 = Polyamid
Andere Materialien auf Anfrage. Nähere Einzelheiten zum Material entnehmen Sie bitte unseren Werkstoffblättern.

Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule FR 200 V 200 110 32 180 160 10 3.506
Spule FR 200 202 110 32,5 180 160 10 3.605
Flansch FK 355/30 ° 355 217 16 - 127 45,5 143,5
Flansch FR 355 K 355 214 16 - 127 50 - 310 20 3.144 - 19.492 143,5
Flansch FR 355 P 355 217 16 - 127 20 143,5
Spule FB 355 355 217 16 - 127 344 269 28 18.625 143,5
Spule FB 355 / 15 ° 355 217 16 - 127 344 288 28 19.124 143,5
Spule FB 355 / 30 ° 355 217 16 - 127 344 250 47 18.190 143,5
Spule FR 355/127-350 355 224 16 - 127 350 50 - 310 20 2.979 - 18.467 143,5
Spule VM 355/127-344 355 224 16 - 127 344 50 - 310 17 2.979 - 18.467 143,5
Flansch FK 570/45° 570 280 16,8 130

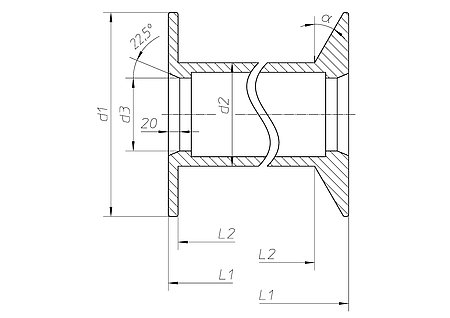

Technische Zeichnung
