11 Spulen für Stahlcord, Blankdrähte, Litzen
Lieferspulen für alle Arten von Drähten, wie niedrig Legierte Stähle, Hosewire, Stahlcord, Blankdraht und Litzen.
SONDERWÜNSCHE
Fast alle Typen können wir ab einer Mindestmenge mit Ihrem Firmenzeichen ausrüsten. Spezielle Ausführungen, wie z. B. zusätzliche Bohrungen oder Schlitze im Kern zur Einführung des Draht- oder Bandanfanges, sind auf Wunsch lieferbar. Hierzu erbitten wir Ihre Anfrage.
TOLERANZEN
Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.
Achtung
Bei Verpackung auf Paletten unter Schrumpfhaube dürfen diese nicht in der prallen Sonne gelagert werden, da es durch den Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann. Die Spulen werden bevorzugt auf Paletten unter Schrumpfhaube geliefert. Sämtliche Typen können auch in stabilen Wellpappkartons verpackt werden. Auf Wunsch liefern wir auch Kartons auf Paletten unter Schrumpfhaube. Containerversand (20 feet bzw. 40 feet) auch nach Übersee möglich. Versandmenge bitte erfragen. Auch in Kombinationsmengen.
Material
Die möglichen Materialien der Spulen sind angegeben. Es bedeutet:
PS = hochschlagfestes Polystyrol
ABS = Acrylnitril-Butadien-Styrol
PA6 = Polyamid mit Glasfaserverstärkung.
Nähere Angaben können Sie unseren Werkstoffblättern entnehmen. Ebenso die lieferbaren Farben. Standardfarbe für PS und ABS ist für nachstehende Spulen anthrazit. Andere Farben sind möglich. Weitere Materialien auf Anfrage.
| Bezeichnung | Flansch Ø | Kern Ø | Zentral-Bohrung Ø | Breite | Wickelbreite | Flanschdicke |
Wickel- volumen |
Z.-bohrungs Ø kegeliger Teil |
Mitnahme- einrichtung |
Mitnahme- distance |
|---|---|---|---|---|---|---|---|---|---|---|
| d1 [mm] | d2 [mm] | d3 [mm] | L1 [mm] | L2 [mm] | S [mm] | V [cm³] | d4 [mm] | d5 [mm] | E1 [mm] | |
Spule US P 5
|
123.4 | 76.2 | 16.2 | 101.6 | 88.9 | 6.4 | 657 | |||
Spule MA 125/16-37
|
125 | 90 | 16 | 37 | 30 | 3.5 | 177 | |||
Spule RE 125
|
125 | 60 | 16 | 125 | 100 | 12.5 | 876 | |||
Spule JP 3
|
130 | 80 | 20 | 110 | 90 | 10 | 742 | |||
Spule KM 150
|
150 | 76 | 16 | 92 | 70 | 11 | 919 | |||
Spule US P 4
|
152 | 89 | 16 | 110 | 90 | 10 | 1073 | |||
Spule JP 5
|
160 | 90 | 20 | 114 | 90 | 12 | 1237 | |||
Spule B10/17 - glatt
|
165 | 95 | 17 | 103 | 88 | 7.5 | 1257 | |||
Spule B10/17 vertieft
|
165 | 95 | 17 | 103 | 88 | 7.5 | 1257 | |||
Spule B10/47 vertieft
|
165 | 95 | 47 | 103 | 88 | 7.5 | 1257 | |||
Spule BA 175/230
|
175 | 106 | 54 | 230 | 212 | 9 | 3228 | |||
Spule BK 180/18-113
|
180 | 86 | 18 | 113 | 82 | 6.5 | 1610 | |||
Spule AD 200
|
200 | 75 | 65 | 58 | 50 | 4 | 1350 | |||
Spule AD 200/67,5
|
200 | 75 | 67.5 | 58 | 50 | 4 | 1350 | |||
Spule B20/46 - GLATT
|
200 | 100 | 46 | 115 | 100 | 7.5 | 2356 | |||
Spule JP 10
|
200 | 90 | 25 | 134 | 110 | 12 | 2755 | 2x13 | 32 | |
Spule SJ 200
|
200 | 100 | 46 | 124 | 100 | 12 | 2356 | |||
Spule FR 200
|
202 | 110 | 32.5 | 180 | 160 | 10 | 3605 | |||
Spule JP 15
|
250 | 110 | 34 | 140 | 110 | 15 | 4354 | 2x13 | 32 | |
Spule BP 60 ND
|
254 | 102 | 25.4 - 32.5 | 184 | 153 | 15.5 | 6502 | |||
Spule BP 60 ND HD
|
254 | 102 | 25.4 - 32.5 | 184 | 153 | 15.5 | 6502 | |||
Spule B 60 - glatt
|
255 | 117 | 33 | 166 | 151 | 7 | 6060 | |||
Spule B 60 - vertieft
|
255 | 117 | 33 | 166 | 151 | 7 | 6060 | |||
Spule B 260/36-190
|
260 | 122 | 36 | 190 | 152 | 9.5 | 6293 | |||
Spule BK 280/22-173
|
280 | 138 | 22 | 173 | 126 | 9.5 | 5874 | |||
Spule H 335/180-245
|
335 | 188 | 180 | 245 | 215 | 15 | 12982 |

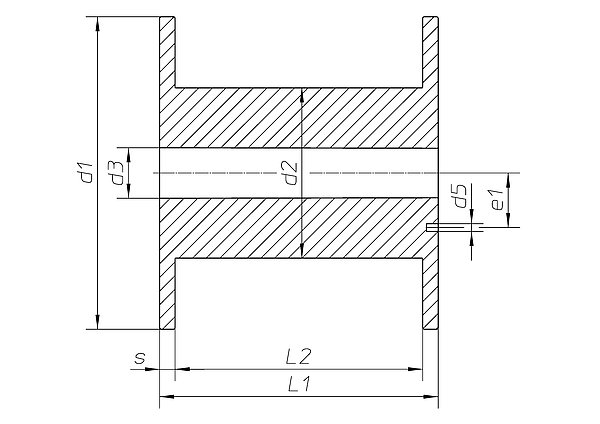

Technische Zeichnung
