09 VM - Spulen

VM/VMV/VMZ Spulen von Ø 355-800 mm erlauben durch ein strukturiertes Baukastenprinzip eine größtmögliche Vielfalt an Abmessungsvarianten und Einsatzmöglichkeiten als Versand oder Prozessspule.

SPULENBEZEICHNUNGEN

Die Spulenbezeichnungen setzen sich zusammen aus der Bezeichnung der Baureihe (VM oder VMV, VMZ), dem Flanschdurchmesser und der gesamten Außenbreite der Spulen. Es empfiehlt sich zusätzlich, den Kerndurchmesser (d2) und die Wickelbreite (L2) anzugeben.

AUSSENBREITE

Die Außenbreite der Spulen ergibt sich im Normalfall durch die Wickelbreite (L2) plus 2x die Flanschdicke (S). Falls gewünscht, können jedoch in Verbindung mit kleineren Zentralbohrungen auch Nabenüberstände geliefert werden, die dann die Gesamtbreite der Spulen zusätzlich erhöhen.

ZENTRALBOHRUNGEN

Die Spulen haben als Grundausrüstung eine Zentralbohrung von 127 mm (5 inch) Durchmesser. Durch zusätzliche Einsätze können jedoch auch beliebige andere Durchmesser geliefert werden. Es hat sich aus verschiedenen Gründen bewährt, hierbei auf Bohrungsmaße zurückzugreifen, die in einschlägigen Normen bereits verwendet werden, z. B.: 16, 22, 36, 56, 76,4  (3 inch) und 80 mm.

MITNEHMER

Die Spulen sind standardmäßig ohne Mitnehmer ausgerüstet. Eine Mitnahmevorrichtung könnte zwischen den Rippen der Flansche eingreifen, jedoch würde dies bei Designänderungen möglicherweise Schwierigkeiten machen und ist somit nicht empfehlenswert. Es ist jedoch auch möglich, die Spule mit Kunststoffzapfen oder mit Stahlzapfen als Mitnehmer auszurüsten.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Material

Die Spulen der VM-Reihe sind standardmäßig aus anthrazitfarbenem geschäumten Polystyrol (PS TSG) hergestellt. Dieses Material hat aufgrund der Verarbeitungstechnik eine etwas schlierige Oberfläche. Die Spulen der VMV- und VMZ-Reihe bestehen aus anthrazitfarbenem massiven ABS. Merkmale der anderen Materialien können Sie unseren Werkstoffblättern entnehmen.

Wickelbreiten

Die in der Tabelle angegebenen Wickelbreiten sind am preiswertesten. Es können jedoch auch kleinere und größere Wickelbreiten geliefert werden. Die kleineren Breiten werden durch Kürzen der Kerne erzielt.

Material Information
Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule VM 355/127-314
Spule VM 355/127-314 Spule VM 355/127-314
355 180 16 - 127 314 50 - 280 17 3677 - 20589 143.5
Spule VM 355/127-344
Spule VM 355/127-344 Spule VM 355/127-344
355 224 16 - 127 344 50 - 310 17 2979 - 18467 143.5
Spule VMV 355/127-224
Spule VMV 355/127-224 Spule VMV 355/127-224
355 224 16 - 127 224 50 - 160 32 2979 - 9531 143.5
Spule VM 400/127-286
Spule VM 400/127-286 Spule VM 400/127-286
400 160 16 - 127 286 50 - 250 18 5278 - 26389 143.5
Spule VM 400/127-316
Spule VM 400/127-316 Spule VM 400/127-316
400 180 16 - 127 316 50 - 280 18 5011 - 28061 143.5
Spule VM 400/127-321
Spule VM 400/127-321 Spule VM 400/127-321
400 200 16 - 127 321 50 - 285 18 4712 - 26861 143.5
Spule VM 400/127-355
Spule VM 400/127-355 Spule VM 400/127-355
400 250 16 - 127 355 50 - 315 20 3829 - 24122 143.5
Spule VM 400/127-415
Spule VM 400/127-415 Spule VM 400/127-415
400 280 16 - 127 415 50 - 375 20 3204 - 24033 143.5
Spule VM 400/127-416
Spule VM 400/127-416 Spule VM 400/127-416
400 315 16 - 127 416 50 - 425 18 2387 - 20286 143.5
Spule VMV 400/127-395
Spule VMV 400/127-395 Spule VMV 400/127-395
400 250 16 - 127 395 50 - 315 40 3829 - 24122 143.5
Spule VM 450/127-316
Spule VM 450/127-316 Spule VM 450/127-316
450 180 16 - 127 316 50 - 280 18 6680 - 37407 143.5
Spule VM 450/127-321
Spule VM 450/127-321 Spule VM 450/127-321
450 200 16 - 127 321 50 - 285 18 6381 - 36374 143.5
Spule VM 450/127-346
Spule VM 450/127-346 Spule VM 450/127-346
450 224 16 - 127 346 50 - 310 18 5982 - 37087 143.5
Spule VM 500/127-325
Spule VM 500/127-325 Spule VM 500/127-325
500 200 16 - 127 325 50 - 285 20 8247 - 47006 143.5
Spule VM 500/127-355
Spule VM 500/127-355 Spule VM 500/127-355
500 250 16 - 127 355 50 - 315 20 7363 - 46388 143.5
Spule VM 500/127-420
Spule VM 500/127-420 Spule VM 500/127-420
500 315 16 - 127 420 50 - 425 20 5921 - 50328 143.5
Spule VMV 500/127-470
Spule VMV 500/127-470 Spule VMV 500/127-470
500 315 16 - 127 470 50 - 425 45 5921 - 50328 143.5
Spule VM 560/127-380
Spule VM 560/127-380 Spule VM 560/127-380
560 355 16 - 127 380 50 - 425 25 7366 - 62611 143.5
Spule VM 560/127-425
Spule VM 560/127-425 Spule VM 560/127-425
560 280 16 - 127 425 50 - 375 25 9236 - 69272 143.5
Spule VMV 560/127-480
Spule VMV 560/127-480 Spule VMV 560/127-480
560 315 16 - 127 480 50 - 425 50 8418 - 71557 143.5
Spule VMZ 560/127-406
Spule VMZ 560/127-406 Spule VMZ 560/127-406
560 355 16 - 127 406 50 - 425 38 7366 - 62611 143.5
Spule VM 600/127-365
Spule VM 600/127-365 Spule VM 600/127-365
600 250 16 - 127 365 50 - 315 25 11682 - 73601 143.5 1x22 95
Spule VM 600/127-430
Spule VM 600/127-430 Spule VM 600/127-430
600 315 16 - 127 430 50 - 425 25 10240 - 87045 143.5 1x22 95
Spule VM 610/127-430
Spule VM 610/127-430 Spule VM 610/127-430
610 315 16 - 127 430 50 - 425 25 10716 - 91084 143.5
Spule VM 610/127-610
Spule VM 610/127-610 Spule VM 610/127-610
610 400 16 - 127 610 50 - 560 25 8329 - 93286 143.5
Spule VM 630/127-430
Spule VM 630/127-430 Spule VM 630/127-430
630 315 16 - 127 430 50 - 425 25 11690 - 99362 143.5 1x22 95
Spule VM 630/127-610
Spule VM 630/127-610 Spule VM 630/127-610
630 400 16 - 127 610 50 - 560 25 9303 - 104194 143.5
Spule VM 630/127-610
Spule VM 630/127-610 Spule VM 630/127-610
630 500 16 - 127 610 50 - 560 25 5769 - 64610 143.5
Spule VMV 630/127-660
Spule VMV 630/127-660 Spule VMV 630/127-660
630 400 16 - 127 660 50 - 560 50 9303 - 104194 143.5
Spule VM 710/127-385
Spule VM 710/127-385 Spule VM 710/127-385
710 250 16 - 127 385 50 - 315 35 17342 - 109252 143.5
Spule VM 710/127-630
Spule VM 710/127-630 Spule VM 710/127-630
710 400 16 - 127 630 50 - 560 35 13513 - 151343 143.5
Spule VM 710/127-630 V VR
Spule VM 710/127-630 V VR Spule VM 710/127-630 V VR
710 500 16 - 127 630 50 - 560 35 9978 - 111759 143.5
Spule VMV 710/127-660
Spule VMV 710/127-660 Spule VMV 710/127-660
710 500 16 - 127 660 60 - 560 50 11974 - 111759 143.5 2x36 100
Spule VM 750/127-630 V VR
Spule VM 750/127-630 V VR Spule VM 750/127-630 V VR
750 400 16 - 127 630 50 - 560 35 13513 - 151343 143.5
Spule VMV 750/127-660 V VR
Spule VMV 750/127-660 V VR Spule VMV 750/127-660 V VR
750 400 16 - 127 660 60 - 560 50 18967 - 177028 143.5 2x36 100
Spule VM 800/127-630
Spule VM 800/127-630 Spule VM 800/127-630
800 400 16 - 127 630 50 - 560 35 18850 - 211115 143.5
Spule VMV 800/127-680 V VR
Spule VMV 800/127-680 V VR Spule VMV 800/127-680 V VR
800 500 16 - 127 680 60 - 560 60 18378 - 171531 143.5

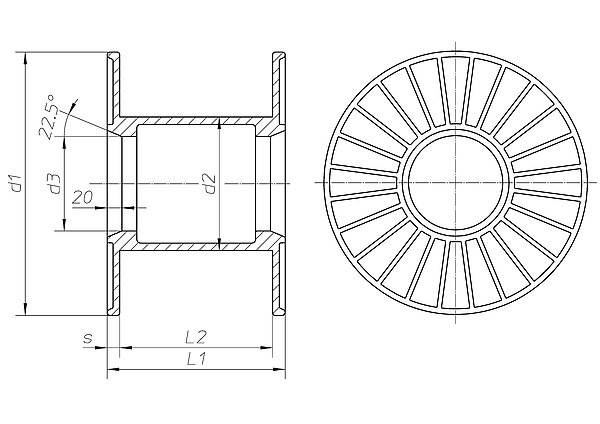

Technische Zeichnung

Spulen
