20 Druckringe

Druckringe zur sicheren Verarbeitung von Schweißdraht aus Fässern. Sie dienen als Abzugsscheibe in Wickelfässern und verhindern somit ein Verrutschen oder Schlaufenbildung der oberen Windungen im Drahtbehälter.

VERWENDUNG

Druckringe dienen als Transportsicherung in Wickelfässern. Beim Transport drückt der Druckring auf die Wicklung und verhindert ein Verrutschen der oberen Windungen im Drahtbehälter. Beim Auswickeln aus dem Behälter führt der Druckring den Draht und verhindert Schlaufenbildung.

VERPACKUNGEN

Auf Anfrage.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Material

PP TSG = Polypropylen mit Schaumstruktur
PS = hochschlagfestes Polystyrol
Nähere Einzelheiten zum Material entnehmen Sie bitte unseren Werkstoffblättern.

Material Information
Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Druckring  530/340
Druckring  530/340 Druckring 530/340
530 530 340 7
Druckring TR 490/334
Druckring TR 490/334 Druckring TR 490/334
554 490 334 35 2
Druckring  490/340
Druckring  490/340 Druckring 490/340
580 490 340 12.7 7.7
Druckring TR 570/334
Druckring TR 570/334 Druckring TR 570/334
630 570 334 35 2
Druckring  570/380
Druckring  570/380 Druckring 570/380
660 570 380 10.4 5.4
Druckring TR 615/334
Druckring TR 615/334 Druckring TR 615/334
675 615 334 35 2
Druckring TR 645/334
Druckring TR 645/334 Druckring TR 645/334
705 645 334 35 2

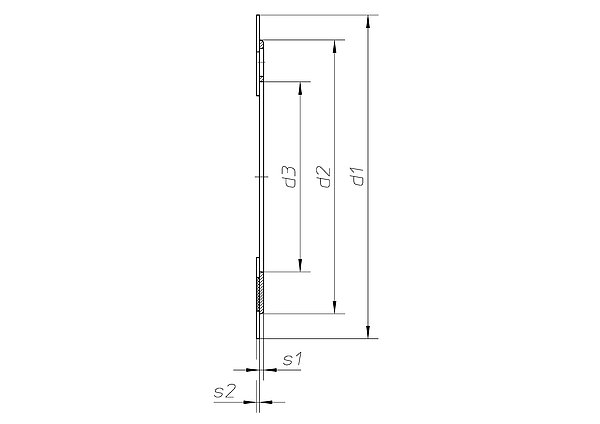

Technische Zeichnung
