27 Spulen für 3D-Drucker

Spulen für Verbrauchsmaterial für 3D Drucker, Von 250 g Spulen bis zu 4 kg Spulen. Standard Aufnahme von 52 mm Durchmesser

Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule SD 100/40 K 100 38 16.5 45 38.5 3.2 258
Spule SD 100/60 K 100 57 16.5 45 38.5 3 204
Spule HD 135/16,5 135 57 16.5 49 43 3 505
Spule HD 150/19-100 150 55 19.3 100 94 3 1427 1x9 19
Spule HD 200/52-74 200 105 50.5 74.4 70 2.2 1592
Spule SD 200 K 200 105 50.5 55 45 5 1024 1x10 44.5
Spule SD 200/50,5-53 K 200 105 50.5 53 45 3.8 1024 1x10 44.5
Spule SD 200/52-43 K 200 105 50.5 43 35 4 796 1x10 44.5
Spule SD 200/52-80 K 200 105 50.5 80 70 5 1592 1x10 44.5
Spule SD 300 K 300 212 51.5 103 91 6 3220 1x10 44.5
Spule SD 300/20 K 300 180 51.5 103 85 9 3845 1x10 44.5
Spule L 315/36-212 315 125 36 212 200 6 13131
Spule SD 350 K AW 350 212.5 51.7 103 89.9 6.6 5461 1x11 44.5
Spule LE 355 355 180 36 167 142 12.5 10441
Spule HS 400 / 395/60-185 395 180 60 185 145 20 14079 2x16 71
Spule HS 401 / 395/60-280 395 180 60 280 240 20 23303 2x16 71
Spule USR 395 395 175 36 - 100 280 120 - 300 20 11818 - 29546 1x32,5 85.4
Spule HS 600 / 595/80-500 595 350 80 500 430 35 78190 1x40 99
Spule HS 601 / 595/80-500 595 250 80 500 430 35 98454 1x40 99

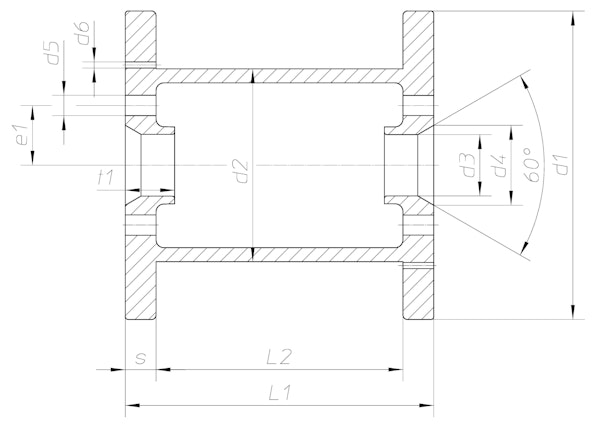

Technische Zeichnung

Spulen
