05 Spulen mit konischem Kern

Abgestimmte Spulen/ Behälter Kombinationen für variable klimatische Bedingungen. Lieferspulen für Kupferlackdrähte und einem Überkopfabzug mit hohen Geschwindigkeiten möglich für Anker-, Motor-  und Induktionsspulenwicklungen.

DIE KOMBINATION VON SPULEN UND BEHÄLTERN NACH DIN EN 60264-3 IST VORTEILHAFT ZU VERWENDEN

Die Spulen sind durch ihre spezielle Konstruktion (große Wickelbreite L2:d2 = 2,1) so ausgelegt, dass sich bei geringer Grundfläche ein großes Drahtgewicht ergibt. Die konische Form des Kernes und das Verhältnis (d1:d2 = 1,6) ermöglichen auch bei längerem Versandweg ein einwandfreies Überkopfabziehen von sehr dünnen Drähten mit hoher Geschwindigkeit. Drahtwirrwarr wird vermieden. Die von uns gelieferten Spulen haben einen Wickelraum aus einem Stück ohne jeglichen Grat und ohne Unebenheiten. Deshalb können relativ dünne Drähte aufgespult werden.

ACHTUNG

Bei Verpackung auf Paletten unter Schrumpfhaube dürfen diese nicht in der prallen Sonne gelagert werden, da es durch den Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann. Behälter und Spulen allein oder Behälter mit Spulen werden vorzugsweise auf Paletten unter Schrumpfhaube geliefert. Kleinere Mengen Spulen oder Behälter bzw. Kombinationen werden in stabilen Wellpappkartons verpackt.

 Auf Wunsch liefern wir auch Kartons auf Paletten unter Schrumpfhaube. Containerversand (20 feet bzw. 40 feet) nach Übersee ist möglich. Versandmenge bitte erfragen.

UNSERE BEHÄLTER NACH DIN EN 60264-3-5 SCHÜTZEN DIE SPULEN UND DAS WICKELGUT BEIM TRANSPORT

Sie dienen zudem als Abwickelvorrichtung (Überkopfabzug mit hohen Geschwindigkeiten) und werden daher von uns mit einer absolut glatten Innenfläche geliefert. Alle Behälter sind mit einem Fenster ausgestattet, so dass der Füllstand der Spule ohne Abheben der Behälterhaube auch während des Abwickelns kontrolliert werden kann. Die Ausspulöffnung ist durch einen nicht verlierbaren Deckel verschlossen. Tragschnüre an der oberen Stirnseite ermöglichen ein problemloses Transportieren, z. B. durch Einhängen in Kranhaken. Die Festigkeit erlaubt mehrere gefüllte Behälter aufeinander zu stapeln. Der Behälter wird durch einen Spannring verschlossen, der auch verplombt werden kann. Die Kombination Spule/Behälter schont die Spule. Durch die Wiederverwendbarkeit armortisiert sich diese Art des Drahtversands schnell. Die lieferbaren Materialqualitäten haben wir in der unten stehenden Tabelle angegeben. Bei den Spulen 400/630, 500/800 und den Behältern liefern wir mit Rücksicht auf die hohe Tragfähigkeit nur ABS. Nähere Angaben zu den Materialien entnehmen Sie bitte unseren Werkstoffblättern.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.



Als Material liefern wir

PS = hochschlagfestes Polystyrol
ABS = Acrylnitril-Butadien-Styrol.
Sollte die Gefahr bestehen, dass die Spulen mit aromatischen oder aliphatischen  Kohlenwasserstoffen (Lösungsmitteln) in Berührung kommen oder bei sehr tiefen Temperaturen eingesetzt werden, empfehlen wir die Verwendung von ABS oder sogar PA. Nähere Angaben hierzu entnehmen Sie bitte unseren Werkstoffblättern.

Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule 200/315 200 112 100 315 265 25 5.073 106 2 x 16 62,5
Spule 250/400 250 140 30,6 - 100 400 335 32,5 9.709 106 2 x 16 62,5
Spule 250/400 E 250 140 30,6 - 100 400 335 32,5 9.709 106 2 x 16 62,5
Spule 315/500 315 180 100 500 425 37,5 19.768 106 2 x 16 62,5
Spule 315/500-E 315 180 100 500 425 37,5 19.768 106 16 x 2 62,5
Spule 500/800 500 280 100 800 670 65 78.454 106 2 x 16 62,5

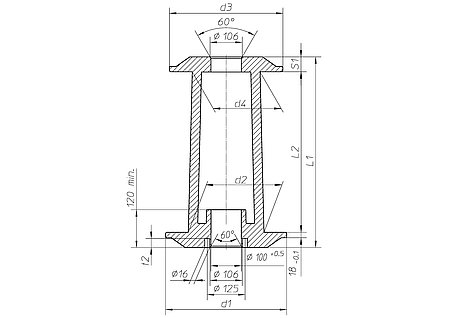

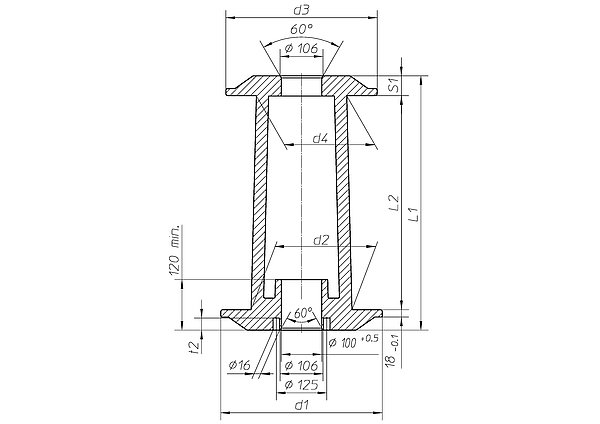

Technische Zeichnung
