02 Spulen mit konischen Flanschen

Ermöglichen hohe Abzugsgeschwindigkeiten und leichtes Gleiten des Drahtes. Die konische Flanschform erlaubt eine saubere stabile Wicklung auch bei Bändchenprofilen, sowie prozessicheres Abwickeln.

ANWENDUNGEN

Der nicht rechtwinklig stehende Flansch ermöglicht ein leichtes Gleiten des Drahtes, auch wenn die Spule fast leer ist. Dies ist insbesondere bei unterbrechendem Betrieb mit hohen Abzugsgeschwindigkeiten von Vorteil. Bei den HKV-Spulen haben wir darüber hinaus am Spulenrand einen umlaufenden Buckel („Couvergin-Buckel“) angebracht, der den Kontakt des abzuziehenden Drahtes mit der Flanschoberfläche weiter verringert. Der Draht gleitet noch besser.

ACHTUNG

Soweit Palettenverpackung angegeben ist, werden die Spulen bevorzugt auf diese Art verpackt. Es ist jedoch zu beachten, dass diese nicht in der prallen Sonne gelagert werden dürfen, da es sonst durch Hitzestau zu bleibenden Deformationen des Kunststoffes kommen kann.

Konstruktion
Die Spulen mit zwei konischen Flanschen wurden neu entwickelt. Der sich aufbauende Druck auf die Flanschinnenflächen ist bei dieser Konstruktionsart besser aufzunehmen als bei den bisher verwendeten Spulen mit einem zum Kern rechtwinklig stehenden Flansch.

Toleranzen
Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Die möglichen Materialien der Spulen sind angegeben. Es bedeutet:
PS = hochschlagfestes Polystyrol
ABS = Acrylnitril-Butadien-Styrol
PA6 = Polyamid mit Glasfaserverstärkung.
Nähere Angaben und die lieferbaren Farbenkönnen Sie unseren Werkstoffblättern entnehmen. Standardfarbe für PS ist grün. Für PA6 und ABS anthrazit.
Weitere Materialien auf Anfrage.

Material Information
Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule HKL 40
Spule HKL 40 Spule HKL 40
40 25 8 90 70 10 58 15
Spule HK 76/45
Spule HK 76/45 Spule HK 76/45
63.5 44.4 8 - 16 86.3 60 13 113
Spule HKK 76
Spule HKK 76 Spule HKK 76
63 43.5 16 60 34 13 72
Spule K 63
Spule K 63 Spule K 63
63 40 11 63 49 7 91 15 1x5 14
Spule HK 80 S
Spule HK 80 S Spule HK 80 S
80 55 8 - 16 100 69.5 15 220
Spule HK 80/16-95
Spule HK 80/16-95 Spule HK 80/16-95
80 38 16 95 77 9 321
Spule HK 80/45
Spule HK 80/45 Spule HK 80/45
80 55 8 - 16 100 69.5 15 220
Spule HK 100/59-160
Spule HK 100/59-160 Spule HK 100/59-160
100 75 59 160 91 34.5 429
Spule HKV 100
Spule HKV 100 Spule HKV 100
100 56 16 100 49 25.5 390 19.5
Spule HKL 125
Spule HKL 125 Spule HKL 125
125 71 16 - 22 200 140 30 1407 34 2x7 20
Spule HKL 125/22-300
Spule HKL 125/22-300 Spule HKL 125/22-300
125 71 16 - 22 300 240 30 2238 34 2x7 20
Spule HKV 125
Spule HKV 125 Spule HKV 125
125 71 16 125 65 30 767 24 2x7 20
Spule HK 130/82-176
Spule HK 130/82-176 Spule HK 130/82-176
130 100 82 176 92 42 743
Spule 160/30°-105
Spule 160/30°-105 Spule 160/30°-105
160 82 76.6 105 53 24.5 1080
Spule HKV 160
Spule HKV 160 Spule HKV 160
160 90 16 - 22 160 85 37.5 1675 34 2x13 32
Spule HKV 200
Spule HKV 200 Spule HKV 200
200 112 16 - 22 200 106 47 3271 34 2x13 32
Spule HK 250/45 SP
Spule HK 250/45 SP Spule HK 250/45 SP
250 160 22 - 127 200 91 53 4120
Spule HKV 250
Spule HKV 250 Spule HKV 250
250 140 16 - 22 250 133 58.5 6469 34 2x13 32
Spule FLP 300 100-310
Spule FLP 300 100-310 Spule FLP 300 100-310
300 112 36 - 100 310 125 92.5 15400 2x15 65.5
Spule FLP 300/36-310
Spule FLP 300/36-310 Spule FLP 300/36-310
300 112 36 310 125 92.5 15400
Spule FLP 335/36-314
Spule FLP 335/36-314 Spule FLP 335/36-314
335 140 36 314 82 116 17056

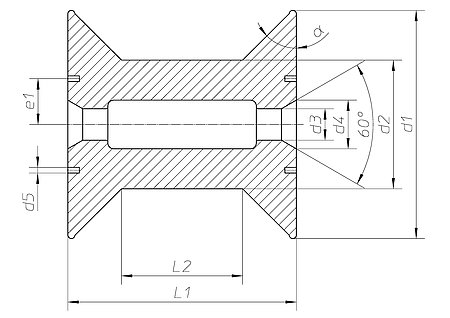

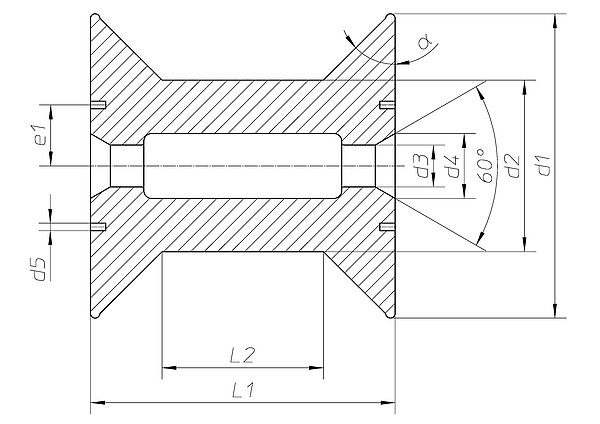

Technische Zeichnung

Spulen
