07 Übersicht Spulen

Unsere Spulen von Ø 315-800 mm erlauben durch ein strukturiertes Baukastenprinzip eine größtmögliche Vielfalt an Abmessungsvarianten und Einsatzmöglichkeiten als Versand oder Prozessspule.

LM/EM/FR

Die Spulen der LM-Reihe sind als preiswerte Lösung für den Versand von blanken und isolierten Drähten gedacht. Sie sind als Standard aus schlagfestem PS in der Farbe anthrazit hergestellt. Spulen der EM-Reihe bieten eine zusätzliche Verstärkung durch ein Innenrohr. Material ist ABS.

Eine Auswahl der preisgünstigen Ausführungen im Durchmesserbereich von 315-630 mm finden Sie im getrennten Prospekt. Spulen der FR-Reihe sind verschraubbar mit Kunststoff oder Pappkernen. Auch unmontierte Flansche sind lieferbar. Das Material ist PS oder ABS.

VM

Diese Spulen haben die gleichen Grundmaße wie die Spulen der LM-Reihe, wobei die gesamte Außenbreite durch die etwas dickeren Flansche größer wird als bei vergleichbaren LM-Spulen. Als Material wird PS-TSG, ABS oder PA6 verwendet. Eine preiswerte Auswahl finden Sie im getrennten Prospekt.

VMV/VMZ

Spulen zur Herstellung von Litzen und Telefondrähten. Die Spulen der VMV- und VMZ-Reihe zeichnen sich durch große Flanschstärken und dadurch erreichte hohe Steifigkeit aus. Zusätzliche Verstärkung durch Innenrohr und mögliche Verschraubung. Material ist ABS.

GM/GMV

GM und GMV-Spulen werden vorzugsweise in der Telefonkabelherstellung eingesetzt. GM-Spulen haben die gleichen Grundmaße wie die Spulen der VM-Reihe. Jedoch haben die Flansche keine Rippen an den Außenflächen.

Die Außenflächen der Flansche sind sternförmig aufgeraut und können als Kontaktfläche zum Abbremsen benutzt werden. Als Material wird ABS in der Farbe grau verwendet. Auch andere Farben sind möglich.

Sonderwünsche

Es können in diesem Prospekt nur Hinweise und Grundmaße angegeben werden, da zahlreiche Kombinationen und Details möglich sind. Wir bitten Ihrer Anfrage nach Möglichkeit eine Zeichnung beizulegen, die die Lage und Ausführung von Mitnehmern und Drahtein- bzw. Ausführungen zeigt. Auch die Nabenausbildung ist sehr verschieden möglich, daher bitten wir auch hier um Ihre Anfrage, wenn Sonderwünsche bestehen.

Die Tabelle zeigt alle Kombinationsmöglichkeiten; soweit mehrere Maße angegeben sind, ist auf die DIN–Maße extra hingewiesen. Die Bohrung d3 und die Wickelbreite L2 können auch nach Wunsch kleiner ausgeführt werden. Sonderausstattungen, wie zusätzliche oder andere Mitnehmer und Drahtlöcher sind möglich. Bezeichnung einer Spule, z. B. VM 500/127-290 PS TSG, d2 = 250, L2 = 250. Für weitere Einzelheiten, wie Drahtlöcher, Nabenvorstände oder Mitnehmer, geben Sie bitte eine Skizze anbei.

Unterschiede

Die Spulen unterscheiden sich in der Konstruktion hauptsächlich durch die unterschiedliche Ausführung der Flansche und durch das verwendete Material. Erläuterungen der verschiedenen Flanschausführungen finden Sie umseitig. Die Spulen der LM- und EM-Reihe unterscheiden sich im verwendeten Material, haben aber ansonsten die gleiche Flanschkonstruktion. Auf ein Innenrohr ist bei den LM–Spulen verzichtet worden.

Material Information
Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule EM 315/60-240 315 100 60 240 50 - 217 11.5 3504 - 15207
Spule EM 315/127-273 315 160 16 - 127 273 50 - 250 11.5 2891 - 14456
Spule GM 315/127-284 315 160 16 - 127 284 50 - 250 17 2891 - 14456 143.5
Spule LM 315/60-240 315 100 60 240 50 - 217 11.5 3504 - 15207
Spule LM 315/127-273 315 160 16 - 127 273 50 - 250 11.5 2891 - 14456 143.5
Spule EM 350/127-303 350 180 16 - 127 303 50 - 280 11.5 3538 - 19814 143.5
Spule EM 350/127-333 350 224 16 - 127 333 50 - 310 11.5 2840 - 17609 143.5
Spule LM 350/127-303 350 180 16 - 127 303 50 - 280 11.5 3538 - 19814 143.5
Spule LM 350/127-333 350 224 16 - 127 333 50 - 310 11.5 2840 - 17609 143.5
Flansch FR 355 K 355 214 16 - 127 50 - 310 20 3144 - 19492 143.5
Flansch FR 355 P 355 217 16 - 127 20 143.5
Spule FR 355/127-350 355 224 16 - 127 350 50 - 310 20 2979 - 18467 143.5
Spule GM 355/127-314 355 180 16 - 127 314 50 - 280 17 3677 - 20589 143.5
Spule GM 355/127-344 355 224 16 - 127 344 50 - 310 17 2979 - 18467 143.5
Spule VM 355/127-314 355 180 16 - 127 314 50 - 280 17 3677 - 20589 143.5
Spule VM 355/127-344 355 224 16 - 127 344 50 - 310 17 2979 - 18467 143.5
Spule VMV 355/127-224 355 224 16 - 127 224 50 - 160 32 2979 - 9531 143.5
Spule EM 400/127-272 400 152 16 - 127 272 50 - 247 12.5 5376 - 26557 143.5
Spule EM 400/127-275 400 160 16 - 127 275 50 - 250 12.5 5278 - 26389 143.5
Spule EM 400/127-305 400 180 16 - 127 305 50 - 280 12.5 5011 - 28061 143.5
Spule EM 400/127-310 400 200 16 - 127 310 50 - 285 12.5 4712 - 26861 143.5
Spule EM 400/127-425 400 144 16 - 127 425 50 - 400 12.5 5469 - 43751 143.5
Spule GM 400/127-286 400 160 16 - 127 286 50 - 250 18 5278 - 26389 143.5
Spule GM 400/127-316 400 180 16 - 127 316 50 - 280 18 5011 - 28061 143.5
Spule GM 400/127-321 400 200 16 - 127 321 50 - 285 18 4712 - 26861 143.5
Spule LM 400/127-272 400 152 16 - 127 272 50 - 247 12.5 5376 - 26557 143.5
Spule LM 400/127-275 400 160 16 - 127 275 50 - 250 12.5 5278 - 26389 143.5
Spule LM 400/127-305 400 180 16 - 127 305 50 - 280 12.5 5011 - 28061 143.5
Spule LM 400/127-310 400 200 16 - 127 310 50 - 285 12.5 4712 - 26861 143.5
Spule LM 400/127-425 400 144 16 - 127 425 50 - 400 12.5 5469 - 43751 143.5
Spule VM 400/127-286 400 160 16 - 127 286 50 - 250 18 5278 - 26389 143.5
Spule VM 400/127-316 400 180 16 - 127 316 50 - 280 18 5011 - 28061 143.5
Spule VM 400/127-321 400 200 16 - 127 321 50 - 285 18 4712 - 26861 143.5
Spule VM 400/127-355 400 250 16 - 127 355 50 - 315 20 3829 - 24122 143.5
Spule VM 400/127-415 400 280 16 - 127 415 50 - 375 20 3204 - 24033 143.5
Spule VM 400/127-416 400 315 16 - 127 416 50 - 425 18 2387 - 20286 143.5
Spule VMV 400/127-395 400 250 16 - 127 395 50 - 315 40 3829 - 24122 143.5
Spule EM 450/127-305 450 180 16 - 127 305 50 - 280 12.5 6680 - 37407 143.5
Spule EM 450/127-310 450 200 16 - 127 310 50 - 285 12.5 6381 - 36374 143.5
Spule EM 450/127-335 450 224 16 - 127 335 50 - 310 12.5 5982 - 37087 143.5
Spule GM 450/127-316 450 180 16 - 127 316 50 - 280 18 6680 - 37407 143.5
Spule GM 450/127-321 450 200 16 - 127 321 50 - 285 18 6381 - 36374 143.5
Spule GM 450/127-346 450 224 16 - 127 346 50 - 310 18 5982 - 37087 143.5
Spule LM 450/127-305 450 180 16 - 127 305 50 - 280 12.5 6680 - 37407 143.5
Spule LM 450/127-310 450 200 16 - 127 310 50 - 285 12.5 6381 - 36374 143.5
Spule LM 450/127-335 450 224 16 - 127 335 50 - 310 12.5 5982 - 37087 143.5
Spule VM 450/127-316 450 180 16 - 127 316 50 - 280 18 6680 - 37407 143.5
Spule VM 450/127-321 450 200 16 - 127 321 50 - 285 18 6381 - 36374 143.5
Spule VM 450/127-346 450 224 16 - 127 346 50 - 310 18 5982 - 37087 143.5
Spule GM 500/127-325 500 200 16 - 127 325 50 - 285 20 8247 - 47006 143.5
Spule GM 500/127-355 500 250 16 - 127 355 50 - 315 20 7363 - 46388 143.5
Spule GM 500/127-370 500 280 16 - 127 370 50 - 375 20 6739 - 50540 143.5
Spule GMV 500/51-315 500 250 51 315 50 - 315 27.5 7363 - 46388
Spule GMV 500/56-375 500 250 16 - 56 375 50 - 315 27.5 7363 - 46388
Spule GMV 500/127-370 500 250 16 - 127 370 50 - 315 27.5 7363 - 46388 143.5
Spule VM 500/127-325 500 200 16 - 127 325 50 - 285 20 8247 - 47006 143.5
Spule VM 500/127-355 500 250 16 - 127 355 50 - 315 20 7363 - 46388 143.5
Spule VM 500/127-420 500 315 16 - 127 420 50 - 425 20 5921 - 50328 143.5
Spule VMV 500/127-470 500 315 16 - 127 470 50 - 425 45 5921 - 50328 143.5
Spule LM 540/33,5-275 540 315 33.5 275 50 - 425 20 7554 - 64213 2x35+2x25 115
Spule GM 560/127-425 560 280 16 - 127 425 50 - 375 25 9236 - 69272 143.5
Spule VM 560/127-380 560 355 16 - 127 380 50 - 425 25 7366 - 62611 143.5
Spule VM 560/127-425 560 280 16 - 127 425 50 - 375 25 9236 - 69272 143.5
Spule VMV 560/127-480 560 315 16 - 127 480 50 - 425 50 8418 - 71557 143.5
Spule VMZ 560/127-406 560 355 16 - 127 406 50 - 425 38 7366 - 62611 143.5
Spule VM 600/127-365 600 250 16 - 127 365 50 - 315 25 11682 - 73601 143.5 1x22 95
Spule VM 600/127-430 600 315 16 - 127 430 50 - 425 25 10240 - 87045 143.5 1x22 95
Spule GMV 610/127-355 610 250 127 355 305 25.4 74163
Spule GMV 610/127-355 610 355 127 355 305 25.4 58946
Spule VM 610/127-430 610 315 16 - 127 430 50 - 425 25 10716 - 91084 143.5
Spule VM 610/127-610 610 400 16 - 127 610 50 - 560 25 8329 - 93286 143.5
Spule EM 630/127-420 630 315 16 - 127 420 50 - 425 20 11690 - 99362 143.5
Spule GM 630/127-430 630 315 16 - 127 430 50 - 425 25 11690 - 99362 143.5
Spule LM 630/127-420 630 315 16 - 127 420 50 - 425 20 11690 - 99362 143.5
Spule VM 630/127-430 630 315 16 - 127 430 50 - 425 25 11690 - 99362 143.5 1x22 95
Spule VM 630/127-610 630 500 16 - 127 610 50 - 560 25 5769 - 64610 143.5
Spule VM 630/127-610 630 400 16 - 127 610 50 - 560 25 9303 - 104194 143.5
Spule VMV 630/127-660 630 400 16 - 127 660 50 - 560 50 9303 - 104194 143.5
Spule VM 710/127-385 710 250 16 - 127 385 50 - 315 35 17342 - 109252 143.5
Spule VM 710/127-630 710 500 16 - 127 630 50 - 560 35 9978 - 111759 143.5
Spule VM 710/127-630 710 400 16 - 127 630 50 - 560 35 13513 - 151343 143.5
Spule VMV 710/127-660 710 500 16 - 127 660 60 - 560 50 11974 - 111759 143.5 2x36 100
Spule VMV 750/127-660 750 400 16 - 127 660 60 - 560 50 18967 - 177028 143.5 2x36 100
Spule VM 800/127-630 800 400 16 - 127 630 50 - 560 35 18850 - 211115 143.5
Spule VMV 800/127-680 800 500 16 - 127 680 60 - 560 60 18378 - 171531 143.5

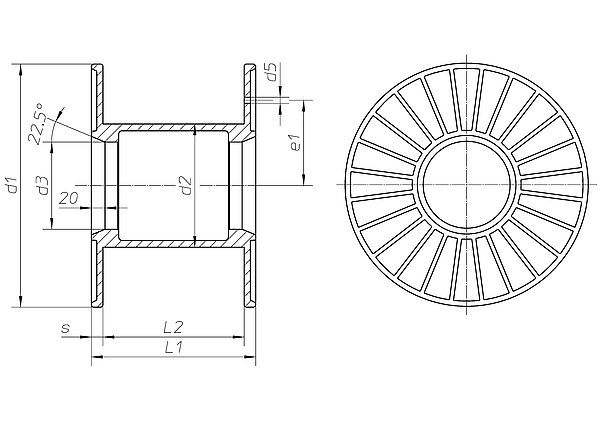

Technische Zeichnung

Spulen
