08 LM / EM - Spulen

LM / EM Spulen von Ø 315-630 mm erlauben durch ein strukturiertes Baukastenprinzip eine größtmögliche Vielfalt an Abmessungsvarianten und Einsatzmöglichkeiten als Versand oder Prozessspule.

SPULENBEZEICHNUNGEN

Die Spulenbezeichnungen setzen sich zusammen aus der Bezeichnung der Baureihe (LM oder EM), dem Flanschdurchmesser und der gesamten Außenbreite der Spulen. Es empfiehlt sich zusätzlich, den Kerndurchmesser (d2) und die Wickelbreite anzugeben.

AUSSENBREITE

Die Außenbreite der Spulen ergibt sich im Normalfall durch die Wickelbreite (L2) plus 2x die Flanschdicke (S). Falls gewünscht, können jedoch in Verbindung mit kleineren Zentralbohrungen auch Nabenüberstände geliefert werden, die dann die Gesamtbreite der Spulen zusätzlich erhöhen.

ZENTRALBOHRUNGEN

Die Spulen haben als Grundausrüstung eine Zentralbohrung von 127 mm Durchmesser. Durch zusätzliche Einsätze können jedoch auch beliebige andere Durchmesser geliefert werden. Es hat sich aus verschiedenen Gründen bewährt, hierbei auf Bohrungsmaße zurückzugreifen, die in einschlägigen Normen bereits verwendet werden, z. B.: 16, 22, 36, 56, 76,4 (3 inch) und 80 mm.

MITNEHMER

Die Spulen sind standardmäßig ohne Mitnehmer ausgerüstet. Eine Mitnahmevorrichtung könnte zwischen den Rippen der Flansche eingreifen, jedoch würde dies bei Designänderungen möglicherweise Schwierigkeiten machen und ist somit nicht empfehlenswert. Es ist auch möglich, die Spule mit Kunststoffzapfen oder mit Stahlzapfen als Mitnehmer auszurüsten.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte; branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Material

Die Spulen der LM-Reihe sind aus anthrazitfarbenen schlagfestem Polystyrol (PS a) hergestellt. Weitere Merkmale der Materialien können Sie unseren Werkstoffblättern entnehmen

Wickelbreiten

Die in der Tabelle angegebenen Wickelbreiten sind am preiswertesten. Es können jedoch auch kleinere und größere Wickelbreiten geliefert werden. Die kleineren Breiten werden durch Kürzen der Kerne erzielt.

Material Information
Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule EM 315/60-240
Spule EM 315/60-240 Spule EM 315/60-240
315 100 60 240 50 - 217 11.5 3504 - 15207
Spule EM 315/127-273
Spule EM 315/127-273 Spule EM 315/127-273
315 160 16 - 127 273 50 - 250 11.5 2891 - 14456
Spule LM 315/60-240
Spule LM 315/60-240 Spule LM 315/60-240
315 100 60 240 50 - 217 11.5 3504 - 15207
Spule LM 315/127-273
Spule LM 315/127-273 Spule LM 315/127-273
315 160 16 - 127 273 50 - 250 11.5 2891 - 14456 143.5
Spule EM 350/127-303
Spule EM 350/127-303 Spule EM 350/127-303
350 180 16 - 127 303 50 - 280 11.5 3538 - 19814 143.5
Spule EM 350/127-333
Spule EM 350/127-333 Spule EM 350/127-333
350 224 16 - 127 333 50 - 310 11.5 2840 - 17609 143.5
Spule LM 350/127-303
Spule LM 350/127-303 Spule LM 350/127-303
350 180 16 - 127 303 50 - 280 11.5 3538 - 19814 143.5
Spule LM 350/127-333
Spule LM 350/127-333 Spule LM 350/127-333
350 224 16 - 127 333 50 - 310 11.5 2840 - 17609 143.5
Spule EM 400/127-272
Spule EM 400/127-272 Spule EM 400/127-272
400 152 16 - 127 272 50 - 247 12.5 5376 - 26557 143.5
Spule EM 400/127-275
Spule EM 400/127-275 Spule EM 400/127-275
400 160 16 - 127 275 50 - 250 12.5 5278 - 26389 143.5
Spule EM 400/127-305
Spule EM 400/127-305 Spule EM 400/127-305
400 180 16 - 127 305 50 - 280 12.5 5011 - 28061 143.5
Spule EM 400/127-310
Spule EM 400/127-310 Spule EM 400/127-310
400 200 16 - 127 310 50 - 285 12.5 4712 - 26861 143.5
Spule EM 400/127-425
Spule EM 400/127-425 Spule EM 400/127-425
400 144 16 - 127 425 50 - 400 12.5 5469 - 43751 143.5
Spule LM 400/127-272
Spule LM 400/127-272 Spule LM 400/127-272
400 152 16 - 127 272 50 - 247 12.5 5376 - 26557 143.5
Spule LM 400/127-275
Spule LM 400/127-275 Spule LM 400/127-275
400 160 16 - 127 275 50 - 250 12.5 5278 - 26389 143.5
Spule LM 400/127-305
Spule LM 400/127-305 Spule LM 400/127-305
400 180 16 - 127 305 50 - 280 12.5 5011 - 28061 143.5
Spule LM 400/127-310
Spule LM 400/127-310 Spule LM 400/127-310
400 200 16 - 127 310 50 - 285 12.5 4712 - 26861 143.5
Spule LM 400/127-425
Spule LM 400/127-425 Spule LM 400/127-425
400 144 16 - 127 425 50 - 400 12.5 5469 - 43751 143.5
Spule EM 450/127-305
Spule EM 450/127-305 Spule EM 450/127-305
450 180 16 - 127 305 50 - 280 12.5 6680 - 37407 143.5
Spule EM 450/127-310
Spule EM 450/127-310 Spule EM 450/127-310
450 200 16 - 127 310 50 - 285 12.5 6381 - 36374 143.5
Spule EM 450/127-335
Spule EM 450/127-335 Spule EM 450/127-335
450 224 16 - 127 335 50 - 310 12.5 5982 - 37087 143.5
Spule LM 450/127-305
Spule LM 450/127-305 Spule LM 450/127-305
450 180 16 - 127 305 50 - 280 12.5 6680 - 37407 143.5
Spule LM 450/127-310
Spule LM 450/127-310 Spule LM 450/127-310
450 200 16 - 127 310 50 - 285 12.5 6381 - 36374 143.5
Spule LM 450/127-335
Spule LM 450/127-335 Spule LM 450/127-335
450 224 16 - 127 335 50 - 310 12.5 5982 - 37087 143.5
Spule LM 540/33,5-275
Spule LM 540/33,5-275 Spule LM 540/33,5-275
540 315 33.5 275 50 - 425 20 7554 - 64213 2x35+2x25 115
Spule EM 630/127-420
Spule EM 630/127-420 Spule EM 630/127-420
630 315 16 - 127 420 50 - 425 20 11690 - 99362 143.5
Spule LM 630/127-420
Spule LM 630/127-420 Spule LM 630/127-420
630 315 16 - 127 420 50 - 425 20 11690 - 99362 143.5

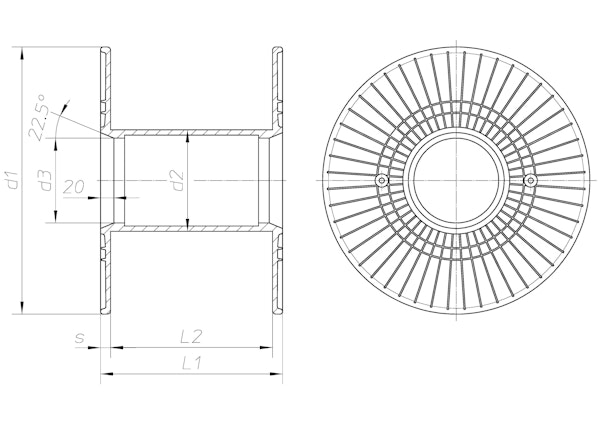

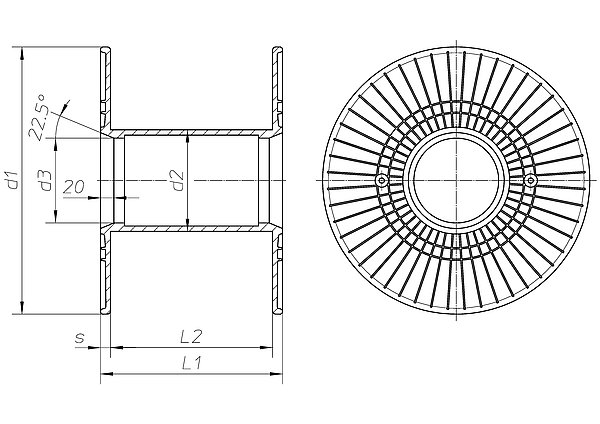

Technische Zeichnung
