14 Spulen für Bänder, Rohre und Leitungen

Häfnerspulen sind logistik optimiert und eignen sich besonders für den kostengünstigen Transport von Kabeln und Leitungen. Einweg wie auch mehrfache Verwendung.

TOLERANZEN

Bei allen angegebenen Maßen, Gewichten und Belastungen handelt es sich um Richtwerte, branchenübliche Toleranzen und Abweichungen bleiben vorbehalten.

Material

PS = Hochschlagfestes Polystyrol
ABS = Acrylnitril-Butadien-Styrol
PE = Polyethylen
PP = Polypropylen
TSG = mit Schaumstruktur
Andere Materialien auf Anfrage. Nähere Einzelheiten zum Material entnehmen Sie bitte unseren Werkstoffblättern.

Material Information
Bezeichnung Flansch Ø Kern Ø Zentral-Bohrung Ø Breite Wickelbreite Flanschdicke Wickel-
volumen
Z.-bohrungs Ø
kegeliger Teil
Mitnahme-
einrichtung
Mitnahme-
distance
d1 [mm] d2 [mm] d3 [mm] L1 [mm] L2 [mm] S [mm] V [cm³] d4 [mm] d5 [mm] E1 [mm]
Spule MP 250
Spule MP 250 Spule MP 250
250 60 20 30 1 - 15 4 46 - 694
Spule L 315/36-212
Spule L 315/36-212 Spule L 315/36-212
315 125 36 212 200 6 13131
Flansch 350/86-18,5
Flansch 350/86-18,5 Flansch 350/86-18,5
350 150 86 18.5 7.5 4 589
Spule LE 355
Spule LE 355 Spule LE 355
355 180 36 167 142 12.5 10441
Spule GH 380
Spule GH 380 Spule GH 380
380 220 26 120 110 5 8293
Spule Demopac® W 394/128-198
Spule Demopac® W 394/128-198 Spule Demopac® W 394/128-198
394 178 128 198 166 12.5 15474
Spule Demopac® W 394/128-260
Spule Demopac® W 394/128-260 Spule Demopac® W 394/128-260
394 178 128 260 228 12.5 20606
Spule Demopac® W 394/128-322
Spule Demopac® W 394/128-322 Spule Demopac® W 394/128-322
394 178 128 322 290 12.5 26338
Flansch 450/86-18,5
Flansch 450/86-18,5 Flansch 450/86-18,5
450 150 86 18.5 7.5 4 1069
Spule 450/74-55
Spule 450/74-55 Spule 450/74-55
450 150 74 55 6.2 4 875

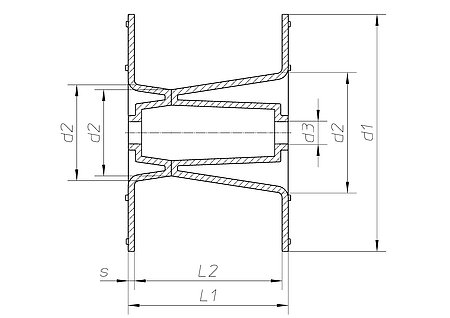

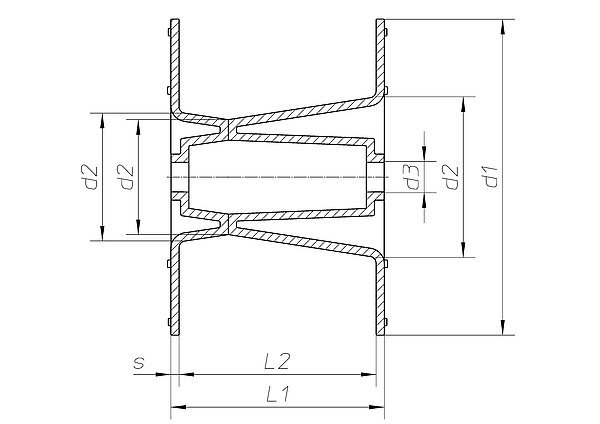

Technische Zeichnung

Spulen
